Oversigt

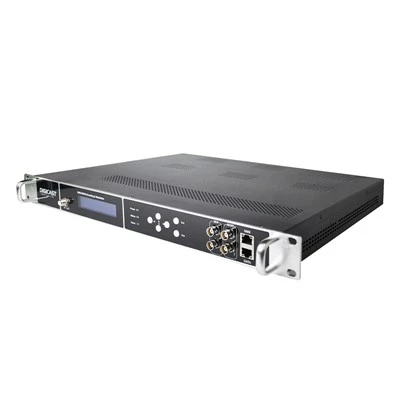

DMB-9581E-seriens multi-kanal H.264/H.265 HD-kodning og modulator (alt-i-en) er en høj-tæthed og fleksibel enhed, der integrerer kodning 8/12/16/20 op til 24*HDMI-indkapsling og encoding-indkapsling og HDMI-indkapsling, modulation. Ikke kun HDMI-indgang, den understøtter tunere og HDMI-indgang på samme tid, demodulering af tunersignalet og kodning af HDMI-signalet, output RF med DVB-T/DVB-C/ATSC/ISDB-T/DTMB for valgmulighed.
I mellemtiden leverer den uovertruffen og pålidelig videokvalitet med avanceret videokomprimeringsteknologi for at imødekomme det stadigt-stigende behov for videooplevelser i høj kvalitet. Desuden kan lokale programmer med dets multiplekseringsmodul gen-multiplekses med ekstern transportstrøm. DMB-9581E-serien kan anvendes til IPTV-system med TS over IP-output/input. Enheden understøtter også programkilder fra HD STB, HD-kamera eller playout-server, pc og andre diversificerede videokilder.
Funktioner:
Understøtter modulationsmoduler DVB-T, DVB-C, ATSC-T, DVB-S, ISDB-T/Tb og DTMB, der kan skiftes fra nettet
Understøtter H.265 HEVC, H.264 HD-videokodning valgfri
Lydkodning: MPEG-1 Layer 2, LC-AAC, HE-AAC
Understøtter PID, PSI/SI-kompilering og LCN-indstilling
Udstyret med multiplekseringsmodul, i stand til at multiplekse lokale programmer med ekstern TS
Understøtter TS over IP-udgang, anvendt på IPTV-applikationer.
Understøttelse af IP-tom-pakkefiltrering, Cut-off memory-kapacitet
Styring af support webbrowser via Ethernet-grænseflade
Support softwareopgradering via Ethernet-grænseflade
Anvendelse
|
Forskellige DTV Broadcasting Systemer |
Mall Info og Corporate TV |
|
Hjemmeunderholdning |
Industriel overvågning og HD-overvågning |
|
Campus TV og Live Sport |
Lejlighed, privat hus |
|
Public Broadcasting |
Restaurant, Yacht, Club og Resort |
|
Hotel og Hospital TV |
Motorvejs- og jernbanemobilenhed |
|
Museum, Teater og Biograf, Gymnasium |
Lufthavn, banegård |
|
HDTV distribution |
Annonce i Square og så videre |
Populære tags: hdmi til digital rf modulator, Kina hdmi til digital rf modulator producenter, leverandører, fabrik
Specifikationer
IP Stream input
Understøtter 128*IP Streaming input SPTS/MPTS UDP/RTP hver port, i alt 3*Gigabit port (DATA1/DATA2/DATA3)
Ethernet-port Transport Protocol TS over UDP / RTP unicast og multicast, IGMP V2/V3
Overførselshastighed Maks. 800 Mbps for hver indgang
ASI Stream Input
Support: 6*ASI-indgang
Stik: BNC hun, 75Ω
Signalniveau: 200-800mVp-p
Pakkelængde: 188 bytes
Maksimal bit-hastighed: pr. port Mindre end eller lig med 100 Mbps
RF Output Modulation
ISDB-T-modulering
ISDB-T RF ud: 16*ISDB-T ikke-tilstødende frekvens RF ud,
Frekvensområde: 96~864MHz, 1Khz et trin
ISDB-T Standard ARIB STD-B31
Konstellation: DQPSK, QPSK, 16QAM, 64QAM
Beskyttelsesinterval: 1/32, 1/16, 1/8, 1/4
Transmissionstilstand: 2K, 4K, 8K
Kodepris: 1/2, 3/4, 5/6, 7/8
Båndbredde: 6MHz
TS bithastighed＜21 Mbit/s
MER Større end eller lig med 40 dB
justering af totalt udgangsniveau -35~-5dBm med 0,1 dB trin
DVB-T-modulering
Kanal:16*DVB-T ikke-tilstødende frekvens RF ud
Frekvensområde: 96~864MHz, 1Khz et trin
Modulationsstandard: EN300744
Båndbredde: 6M, 7M, 8M
FFT-tilstand: 2K, 8K
Konstellation: QPSK,16QAM,64QAM
Vagtinterval 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS bithastighed＜ 31 Mbit/s
MER Større end eller lig med 40 dB
justering af samlet udgangsniveau: -35~-5dBm gange 0,1 dB trin
ATSC-T-modulering
Kanal:16*ATSC-T ikke-tilstødende frekvens RF ud
Frekvensområde: 96~864MHz, 1Khz et trin
Konstellation: 8VSB
TS bithastighed＜19 Mbit/s
MER Større end eller lig med 40 dB
justering af totalt udgangsniveau -35~-5dBm med 0,1 dB trin
IP Stream Output
Understøttelse: 8*IP(MPTS/SPTS) UDP/RTP-output fra DATA 1Port
Multiplexing
Understøtter op til 180 PID'er pr. kanal med PID remapping (manuel eller automatisk)
Nøjagtig PCR-justering
Kan PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT-indsats
Kontrol og overvågning
Konfigurationsgrænseflade: Web-baseret
Fjernbetjening: Opgrader via netværk
Stik: RJ45,100M/1000M Ethernet-interface
Fysisk og magt
Spænding 110~220V
Forbrug: 18~20W
Driftstemperatur: 0 ~ 50 grader
Dimensioner: 483mm(B)*360mm(D)*44,5mm(H)
Vægt: 7 kg/stk
