Oversigt

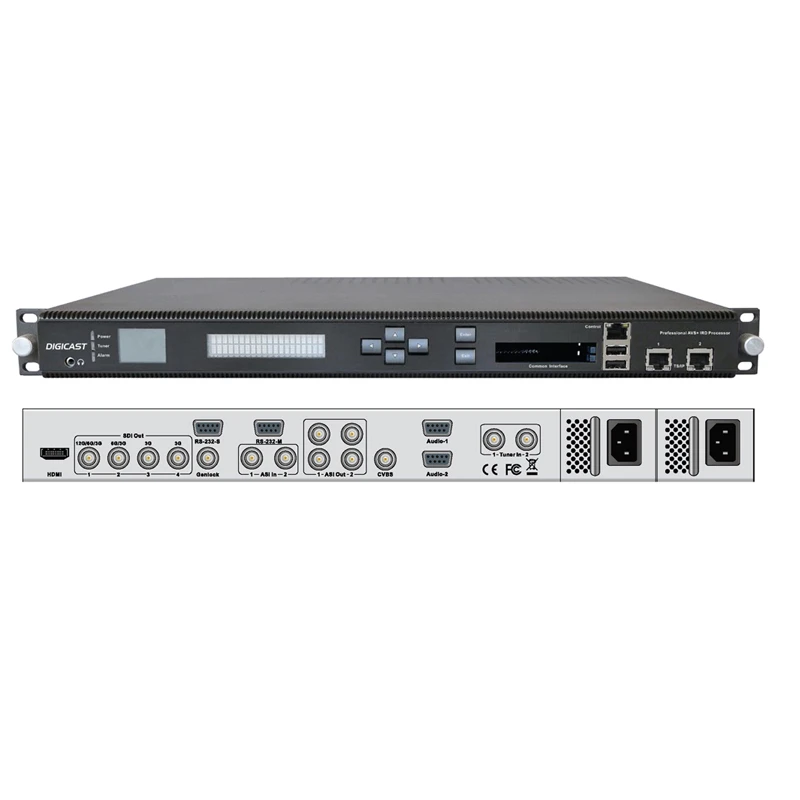

DMB-9030 Enhanced er den nyeste model og flagskib fra DIGICAST IRD. Det giver operatører en ideel løsning til modtagelse, re-multipleksing, descrambling og dekodningsoperationer, maksimal support4K*2K@60fps10 bit afkodning. Udstyret med en række forskellige indgange sikrer den kompatibilitet med alle transmissionsmedier. DMB-9030 Forbedrede genmultipleksfunktioner muliggør oprettelse af nye transportstrømme, der er undersæt af den oprindelige strøm. Tilpassede tjenester kan udsendes som flere SPTS eller MPTS over IP, såvel som over ASI. Ved hjælp af de to fælles DVB-grænseflader kunne DMB-9030 Enhanced dekrypteres flere tjenester i en transportstrøm eller to. DMB-9030 Enhanced er også en professionel IRD, der har en dekoder for udsendelseskvalitet til MPEG-2, MPEG-4 AVC/H.264 og HEVC/H.265 i standardopløsnings- og højopløsningsformater , giver en række industristandard digitale og analoge udgange, inklusive CVBS-video og HDMI,HD-SDI. Enheden udfører også billedformattilpasning af HD-programmer for at generere professionel basebånds analog video- og lydoutput for nem integration med eksisterende kabelnetværksinfrastruktur. Denne alt-i-én-arkitektur gør DMB-9030 Enhanced til et ideelt produkt til distributions- og bidragsnetværk.
Funktioner:
- Forskellige inputmuligheder DVB-T2/S2X/S2/S/C/T/DTMB/ATSC/ISDB-T, DS3/E3, TS/IP og ASI
- Understøtter DVB-S2 Input Stream Identifier (ISI, valgfri) og DVB-T SFN MIP pass through
- Redundant backup blandt Tuner, ASI og TS/IP med konfigurerbar prioritet
- Maksimal understøttelse af 4:2:060p10bit UHD/HD/SDHEVC/H.265, SD/HD MPEG-2 og MPEG-4 AVC/H.264 digital videoafkodning
- Flere analoge og digitale udgange,4*3G-SDI, ASI, CVBS, HDMI, AES/EBU Audio, TS/IP
- Indbygget TS re-multiplexer modtager fra ASI, Tuner og TS/IP indgange
- 2×DVB-CI slots,multi-program dekryptering,BISS-1 og BISS-Edekryptering Frame synkroniserer IRD til den eksterne sorte og burst reference
- Dynamisk PMT-detektion og automatisk opdatering
- Understøtter VBI TELETEXT, EBU/DVB Subtitle, Closed Caption og kan indlejres i SDI
- UDP/RTP, Unicast/Multicast og dobbelt fuld duplex SPTS/MPTS over IP
- Fjernstyring og overvågning af SNMP, HTTP WEB og proprietær HDMS-software
- Et alarmrelæ med D-sub 9 hanstik
- On Site softwareopdatering via IP og USB
- RSSI, modtog Eb/No & BER-overvågning
- 1,5" TFT LCD på frontpanelet til overvågning
- Hot-swappable redundant strømforsyning
Populære tags: h265 4k hd professional ird, Kina h265 4k hd professional ird producenter, leverandører, fabrik
Specifikationer
TUNER-INDGANG
DVB-S/S2 tunerindgang (ISI fabriksvalgfri)
Stik Type 2×F type hun 75Ω til indgang
Indgangsfrekvensområde 950~2150MHz
Inputniveau -25~-65dBm
Symbolhastighed 1~45 Msps
Roll-off faktor
DVB-S: 0.35
DVB-S2: 0.35, 0.25, 0.2
FEC-kodesats
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5,5/6, 8/9,9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9,9/10
LNB-polaritetsvalgspænding 0, 13V, 18V kan vælges
LNB-båndvalgstone 0/22KHz kan vælges
Satellitvalgkommando DiSEqC 1.0
ISI ID 1~255 brugerkonfigurerbar
DVB-S/S2/S2x-tunerindgang (16APSK/32APSK/64APSK fabriksvalgfri)
Stik type 1×F type hun 75Ω for input, 1×F type hun 75Ω til loop through output
Indgangsfrekvensområde 950 ~ 2150MHz
Inputniveau -25 ~ -65dBm
Symbolrate
QPSK/8PSK: 1~ 60 Msps
16APSK: 1~58 Msps
32APSK: 1~55 Msps
64APSK: 1~34Msps
Roll-off faktor 0.05 til 0,35
FEC-kodesats
DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2: 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB-polaritetsvalgspænding 0, 13V, 18V kan vælges
LNB-båndvalgstone 0/22KHz kan vælges
Satellitvalgkommando DiSEqC 1.0
DVB-C-tunerindgang
Stik Type 2×F type hun 75Ω til indgang
Indgangsfrekvensområde 51~862MHz
Indgangsniveau 51~75dBμV
Symbolhastighed 1~7MBaud (ITU J.83 Annex A)
Constellation 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Båndbredde 6MHz, 7MHz, 8MHz
Input returtab 7dB (typ.)
DVB-T/T2-tunerindgang
Stik Type 2×F type hun 75Ω til indgang
Indgangsfrekvens 104~862MHz (VHF/UHF)
Inputniveau -20~-70dBm
Konstellation
DVB-T: QPSK, 16QAM, 64QAM
DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
Båndbredde 6MHz, 7MHz, 8MHz
FFT-tilstand
DVB-T: 2K, 8K
DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K
Bevogtningsinterval
DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
FEC-kodesats
DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Input returtab 7dB (typ.)
DTMB-tunerindgang
Stik Type 2×F type hun 75Ω til indgang
Indgangsfrekvens 46,5~866MHz
Inputniveau -87~-29dBm
Symbolhastighed 7,56MBaud
Båndbredde 6MHz/7MHz/8MHz
Constellation 4QAM-NR,4QAM,16QAM,32QAM,64QAM
Beskyttelsesinterval PN420, PN595, PN945
Roll-off faktor 0.05
Interleaving Dybde 240.720
FEC-kodehastighed {{0}}.4, 0.6, 0.8
ATSC-tunerindgang
Stik Type 1×F type hun 75Ω til indgang
Indgangsfrekvensområde 54~864MHz
Inputniveau -75~-7dBm(ATSC 8VSB)
Symbolrate 10,762MBaud
Konstellation 8VSB
Roll-off faktor 0.115
Båndbredde 6MHZ
ASI-INDGANG
Stik Type 2×BNC hun, 75Ω
Standard DVB-ASI, EN50083-9
Input bithastighed Mindre end eller lig med 200 Mb/s
DS3/E3 indgang
Stik Type 2×BNC hun, 75Ω, inklusive loop through
Standard i overensstemmelse med ITU-T G.703
Rammestruktur kompatibel med ITU-T G.752 og ITU-T G.804
Bithastighed
DS3: 44,736 Mb/s
E3: 34,368 Mb/s
TS over IP
Connector Type 2×RJ-45 uafhængig, 100/1000 Base-T til TS/IP
Driftstilstand og effektiv bithastighed
1) fuld dupleks, understøtter Pro MPEG FEC, backup 1+1, maks. 80 Mb/s
2) 4-CH DVB-tilstandsudgang, Maks. 200 Mb/s, Slavespejludgang
3) 32-CH IPTV-tilstandsudgang, i alt 800 Mb/s, slavespejludgang
Protokol UDP / RTP, Multicast / Unicast, IGMPv3, ARP
FEC SMPTE 2022M (Pro-MPEG) FEC (kun for GigE)
TS-behandling
TS Input Management Demux og Remux blandt Tuner /DS3 (valgfrit) / E3 (valgfrit), ASI og TS/IP Input
TS Output Management Demux og Remux til 2 uafhængige ASI-udgange
Service og PID Management Remux, filtrering og remapping
PSI/SI-tabelregenerering, NIT- og SDT-udgave, LCN Edition og Re-generation, EIT P/F-udgave
Descrambler DVB Common Scrambling Algorithm (CSA)
BISS-tilstand BISS-1, BISS-E
Common Interface Dobbelt PCMCIA-slots, kompatible med større CA CAM'er på markedet
ASI udgang
Stik type 2 par, 4 x BNC hun, 75Ω
Standard DVB-ASI, EN50083-9
Output Bit Rate Mindre end eller lig med 200 Mb/s
TS-behandling
2 uafhængige TS passerer igennem eller genmultipleks fra tuner, TS/IP og 2 ASI-indgange
HDMI udgang
Standard 1×HDMI 2.0interface, HDCP 2.2
Videoopløsning og billedhastighed
4KP60, 4KP50, 1080P50, 1080P30,
1080P24,1080i60, 1080i50, 720p, 480p,
576p, 576i, 480i
Video PID Bit Rate Mindre end eller lig med 50 Mb/s
Video afkodning
Videoprofil/niveau
MPEG-2 SP@ML, MP@HL
MPEG-4 SP@L0-3, ASP@L0-5, GMC,
H.264 BP/MP/HP@ niveau 5.0,
H.265 Main Profile@L5.0 Højt niveau
Lydafkodning
Lydformat
MPEG-1 lag 2
en. 2 stereopar (Stereo, Dual Mono, Venstre, Højre)
MPEG-2 AAC
en. 5.1 nedmix til 2.0 (Stereo, Dual Mono, Venstre, Højre)
b. 2.0 (Stereo, Dual Mono)
MPEG-4 HE-AAC v1/v2
en. 5.1 nedmix til 2.0 (Stereo, Dual Mono, Venstre, Højre)
b. 2.0 (Stereo, Dual Mono, Venstre, Højre)
SDI udgang
Stiktype 4×BNC'er, hun, 75Ω
Standard SMPTE ST 2082(12G UHD-SDI), ST2081(6G UHD-SDI),ST 424(3G-SDI),ST 292(HD-SDI), ST 259(SD-SDI), niveau 800mV pp
(Bemærk: 12G SDI og 6G SDI er ubrugelige, kun reserveret, i øjeblikket kun 3G SDI)
Analog videoudgang
CVBS-stik 1×BNC hun 75Ω, 1×RCA hun
CVBS Standard NTSC, PAL og SECAM
CVBS-opløsning 576i×25, 480i×29,97
Analog lydudgang
Stik Type 2×D-sub 9 han, med XLR adapterkabel
Udgangsimpedans 600Ω (balanceret)
Udgangstilstand Venstre, Højre, Dual Mono, Stereo
Antal udgange 2 par stereolydudgange (2 Audio PID'er eller 4 kanaler er afkodet)
Supplerende databehandling
Undertekst DVB, EBU VBI Tekst-tv, WSS
Closed Caption EIA 608, EIA 708, EIA 608-til-708
Redundans
Redundansport mellem tuner, ASI-indgang og TS/IP-indgang
Switching Condition TS Sync Tab
Skiftende tilstand Hoved, Reserve
Alarm
Stik Type 2×D-sub 9 han
Skiftetilstand Brugerdefineret
Kontrol & Overvågning
Stiktype 1×RJ-45, 10/100 Base-T, til udstyrs IP-kontrol
Fjernbetjening SNMP 2.0, HTTP (Web GUI), Proprietær HDMS (Headend Device Management System)
Lokal kontrol LCD-skærm og frontkontrol 6-tastatur
Seriel port 1×RS-232 D-sub hun, kun til fejlretningsbrug
Udstyrsopgradering Telnet/FTP, WEB/HTTP eller USB
Fysisk
Dimension 1U 19" Full-rack størrelse
Vægt 5.0kg
Strømforsyning AC 90V~250V, 50/60Hz
Strømforbrug 30W (eksklusiv LNB-strøm)
Driftstemperatur 0~45 grader
Opbevaringstemperatur -10~60 grader
Driftsfugtighed 10~90%, ikke-kondenseret
